Información general

Especificaciones

Operación Dual



• 5 estaciones de trabajo

• Dos plantas de energía independientes

• Profundidad extra grande de punzonado de 17-3/4"

• Herramienta universal para apertura de agujeros

• Controles aprobados ETL/UL



Características integradas ELITE:

Sujeción hidráulica

Botón para Paradas y bloqueos

Control eléctrico de carrera

Paquete de accesorios hidráulico

Sistema central de lubricación

Adaptador de rápido cambio para punzonado

Tablas de medición

Iluminación LED

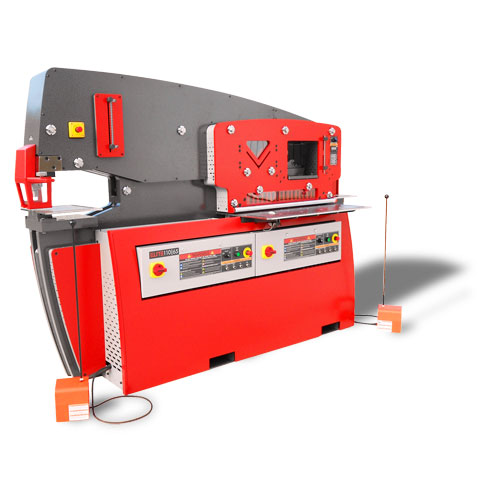

Diseñada para uso simultaneo de dos personas, la máquina Edwards ELITE 100/65 es la más poderosa de la nueva línea ELITE. Se caracteriza por tener un adaptador estándar para punzonado. Cizalla de 24’’ de ancho y con ángulo y una estación universal para diferentes opciones de herramientas.



El paquete de accesorios hidráulico integrados permite a la ELITE 110/65 actuar como fuente de poder para la línea expandible de accesorios y herramientas hidráulicas.





110 Tons

1-3/8" Dia. in 1" A36

(65,000 PSI Tensile)

3"

17-3/4"

9-3/4"

6-9/16"

37-1/2"







65 Tons

3/8" x 24

1/2" x 14"

1" x 4"

1"

1"

33-1/2"







5" x 5" x 3/8"

44"







2-1/2" x 6" x 3/8"

35-5/8"

PUNZONADO



Clasificación

Capacidad max.



Carrera

Profundidad del cuello

Altura abierto

Altura de cierre

Altura de trabajo



CIZALLA DE PLATINAS



Clasificación

Capacidad max.





Max. Redonda

Max. Cuadrada

Altura de trabajo



CIZALLA DE ANGULO



Capacidad max.

Altura de trabajo



MUESCADOR



Capacidad max.

Altura de trabajo

CAVIDAD ABIERTA



Altura

Anchura

Altura de trabajo



ESPECIFICACIONES GENERALES



Motor estándar



Motores opcionales















Bomba hidráulica

Válvula de presión

Depósito

Cilindro (Punzado)

Cilindro (Cizalla)

9"

11-3/4"

40-7/8"







7.5 HP 3~ 208 V or 230 V

1765 RPM 22 A

7.5 HP 3~ 460 V

1765 RPM 11 A



7.5 HP 3~ 575 V

1770 RPM 8 A



7.5 HP 1~ 208 V or 230 V

1765 RPM 36 A

10-1/2 GPM - 2 Stage

3000 PSI

17 Galones

3-1/2" Ram

6" Bore / 3-1/2" Ram

DIMENSIONES



Altura

Anchura

Profundidad

Peso para envíos

65-1/8"

91-9/16"

44-7/8"

8580 lb
